Jak zmierzyć napięcie w gniazdku krok po kroku bezpiecznie i skutecznie

• Standardowe napięcie w gniazdku domowym w Polsce wynosi około 230 V napięcia zmiennego.
• Pomiar napięcia wymaga odpowiednich narzędzi: multimetru cyfrowego lub próbnik napięcia.
• Bezpieczeństwo podczas pomiaru jest kluczowe – należy stosować się do zasad i używać sprzętu ochronnego.
• Pomiar napięcia multimetrem jest dokładniejszy i pozwala na precyzyjną interpretację wyników.
• Wyniki pomiarów powinny mieścić się w normach – odchylenia mogą wskazywać na problemy w instalacji.
• W przypadku napięcia poza normą warto wiedzieć, jak postępować i kiedy wezwać specjalistę.
• Próbnik napięcia to szybkie narzędzie do sprawdzenia obecności napięcia, ale nie do dokładnych pomiarów.

Pomiar napięcia w gniazdku to podstawowa czynność, która pozwala na ocenę stanu instalacji elektrycznej w domu lub mieszkaniu. Warto wiedzieć, jak wykonać go bezpiecznie i poprawnie, zwłaszcza jeśli nie masz doświadczenia w pracy z elektrycznością. Ten poradnik krok po kroku przeprowadzi Cię przez cały proces, od przygotowania narzędzi, przez sam pomiar, aż po interpretację wyników i postępowanie w przypadku wykrycia nieprawidłowości.

• Jakie jest standardowe napięcie w gniazdku w Polsce? – To około 230 V prądu zmiennego.
• Jakie narzędzia są potrzebne do pomiaru napięcia? – Najczęściej multimetr cyfrowy lub próbnik napięcia.
• Jak bezpiecznie wykonać pomiar napięcia? – Trzeba stosować się do zasad bezpieczeństwa i używać odpowiedniego sprzętu.
• Co oznaczają wyniki pomiaru napięcia? – Wskazują na jakość i stabilność instalacji elektrycznej.
• Jakie są najczęstsze błędy podczas pomiaru napięcia? – Nieprawidłowe podłączenie końcówek, brak uwagi na bezpieczeństwo, błędne ustawienia miernika.
• Co zrobić, gdy napięcie jest poza normą? – Skonsultować się z elektrykiem i nie ignorować problemu.
• Czy próbnik napięcia wystarczy do pomiaru? – Przydaje się do szybkiego sprawdzenia, ale nie zastąpi multimetru do dokładnych pomiarów.

Jakie napięcie znajduje się w typowym gniazdku domowym

Napięcie w gniazdku domowym w Polsce to standardowo około 230 V prądu zmiennego (AC), z częstotliwością 50 Hz. Ta wartość jest normowana i dopuszczalne są odchylenia w granicach ±10%. Oznacza to, że napięcie może naturalnie wahać się między 207 a 253 woltów. Z mojego doświadczenia wynika, że większość instalacji utrzymuje się blisko nominalnej wartości, ale zdarzają się sytuacje, gdy napięcie jest zbyt wysokie lub zbyt niskie, co może prowadzić do uszkodzeń sprzętu elektrycznego lub nawet zagrożeń dla bezpieczeństwa.

W instalacjach domowych występuje napięcie zmienne, które naprzemiennie zmienia kierunek przepływu prądu. Warto znać tę różnicę, gdyż pomiar wymaga odpowiednich ustawień multimetru i odpowiedniego sprzętu.

Jakie narzędzia są potrzebne do pomiaru napięcia w gniazdku

Do pomiaru napięcia w gniazdku potrzebujesz przede wszystkim:

• Multimetr cyfrowy – najbardziej uniwersalne i precyzyjne urządzenie, które mierzy napięcie, natężenie i rezystancję. Umożliwia dokładny odczyt wartości napięcia w voltach.
• Próbnik napięcia – proste narzędzie służące do szybkiego sprawdzenia obecności napięcia w gniazdku. Nie mierzy dokładnej wartości, lecz wykazuje, czy napięcie jest obecne.
• Rękawice izolacyjne – zwiększają bezpieczeństwo podczas pracy z instalacją elektryczną.
• Śrubokręt z izolowaną rękojeścią – do ewentualnego odkręcenia osłony gniazdka, jeśli to konieczne.

Multimetr powinien mieć zakres pomiaru napięcia zmiennego minimum do 600 V, co zapewni komfort i bezpieczeństwo podczas pomiaru napięcia domowego. Z mojego doświadczenia wynika, że multimetry cyfrowe o dobrej jakości i czytelnym wyświetlaczu znacznie ułatwiają pracę, zwłaszcza osobom początkującym.

Bezpieczeństwo podczas pomiaru napięcia – na co zwrócić uwagę

Bezpieczeństwo to absolutna podstawa, gdy pracujesz z napięciem elektrycznym. Oto najważniejsze zasady:

• Przed pomiarem sprawdź, czy multimetr jest sprawny i ma odpowiedni zakres pomiarowy ustawiony na napięcie zmienne (AC).
• Używaj sprzętu ochronnego, jak rękawice izolacyjne i obuwie z gumową podeszwą.
• Nie dotykaj metalowych końcówek pomiarowych podczas pomiaru – trzymaj je za izolowaną część.
• Pracuj w suchym miejscu, unikaj wilgoci i mokrych rąk.
• Nie mierz napięcia uszkodzonymi lub popękanymi przewodami miernika.
• Zawsze stój na izolującej powierzchni, np. plastikowej macie lub drewnianej podłodze.
• Nie demontuj gniazdka bez konieczności i jeśli nie masz odpowiednich kompetencji.

W praktyce najczęściej spotykam się z sytuacją, że początkujący użytkownicy nie stosują podstawowych zabezpieczeń, co zwiększa ryzyko porażenia prądem. Pamiętaj, że nawet niskie napięcie jak 230 V może być niebezpieczne.

Jak przygotować się do pomiaru napięcia w gniazdku

Przed rozpoczęciem pomiaru wykonaj następujące kroki:

1. Sprawdź stan techniczny multimetru i jego końcówek pomiarowych.
2. Ustaw multimetr na pomiar napięcia zmiennego (oznaczenie V~ lub VAC).
3. Załóż rękawice izolacyjne i upewnij się, że masz suche ręce.
4. Zidentyfikuj gniazdko, w którym będziesz wykonywać pomiar – najlepiej łatwo dostępne i bez uszkodzeń.
5. Jeśli używasz próbnik napięcia, zapoznaj się z instrukcją producenta oraz sprawdź jego działanie na znanym źródle napięcia.

Dzięki tym przygotowaniom unikniesz błędów i zagrożeń podczas pomiaru.

Pomiar napięcia w gniazdku multimetrem krok po kroku

Ustawienia multimetru do pomiaru napięcia zmiennego

Przed podłączeniem końcówek pomiarowych do gniazdka:

• Włącz multimetr i ustaw pokrętło na pomiar napięcia zmiennego (zazwyczaj oznaczone symbolem V z falą ~).
• Wybierz zakres automatyczny (jeśli jest funkcja auto-range) lub ustaw ręcznie na zakres co najmniej 250 V AC.
• Sprawdź, czy sondy są podłączone do odpowiednich gniazd w multimetrze — czerwona do „VΩ” a czarna do „COM”.

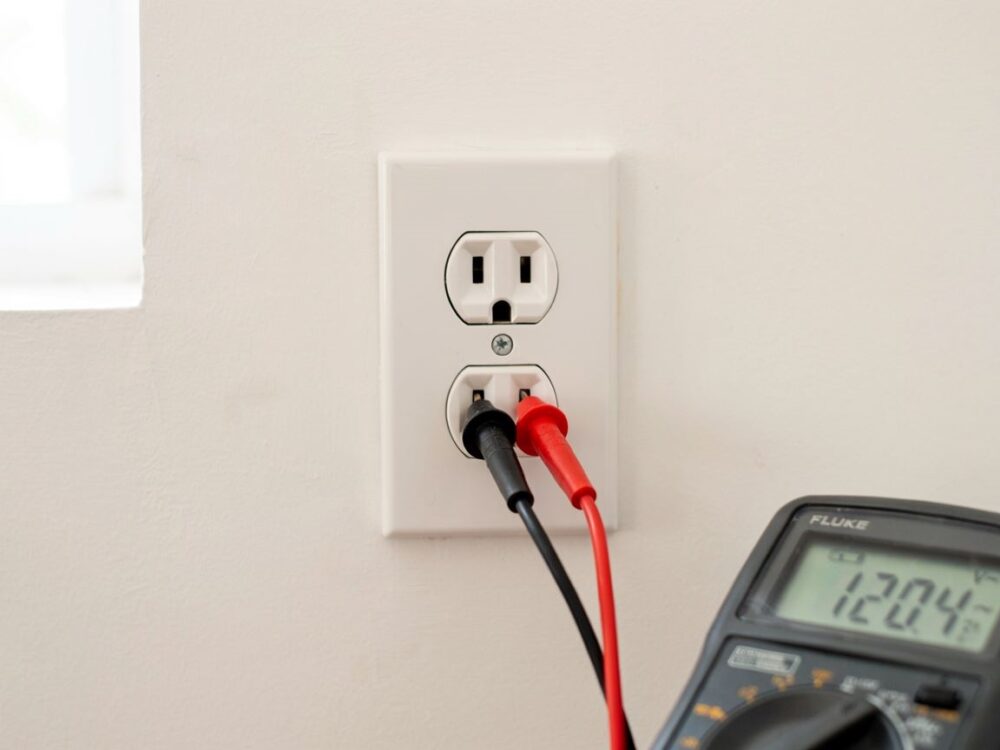

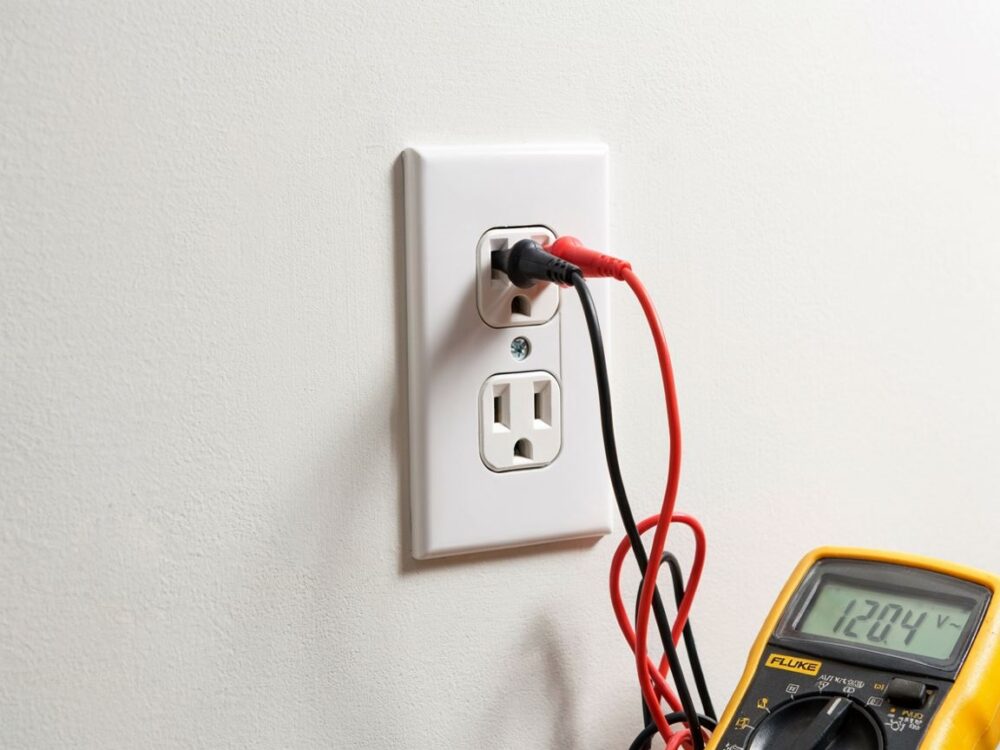

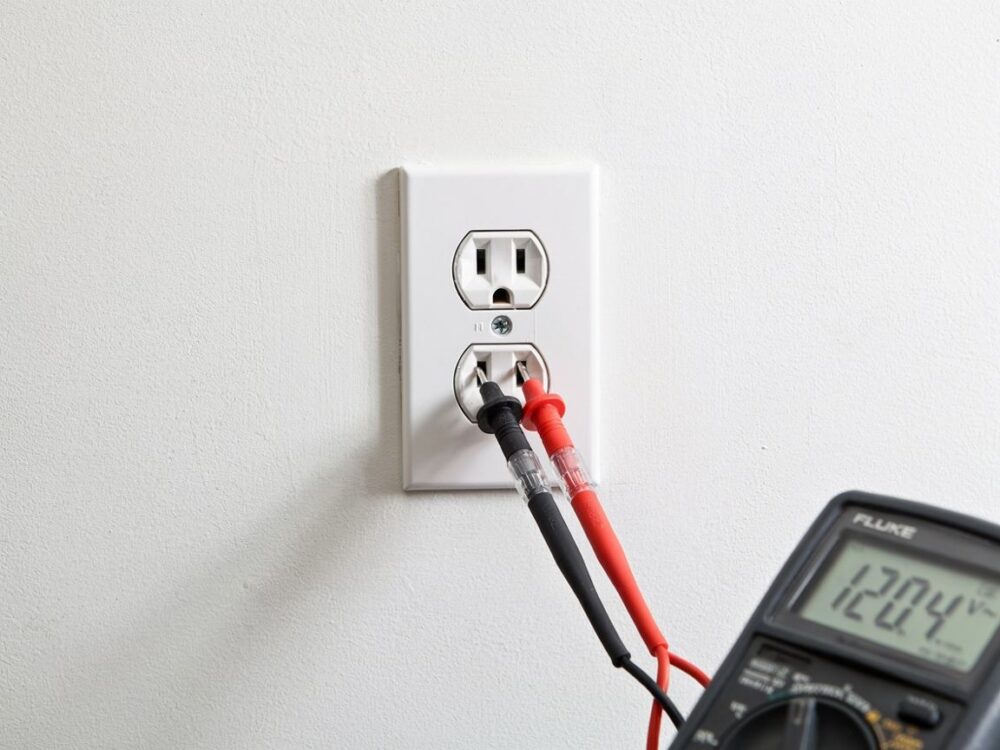

Jak podłączyć końcówki pomiarowe do gniazdka

Z mojego doświadczenia wynika, że największą ostrożność należy zachować na tym etapie.

1. Trzymając sondy za izolowane uchwyty, delikatnie wsadź czerwoną sondę do jednego otworu gniazdka (zwykle fazowego).
2. Włóż czarną sondę do drugiego otworu (neutralnego).
3. Uważaj, aby nie dotknąć metalowej części sond podczas pomiaru.
4. Odczytaj wartość napięcia na wyświetlaczu multimetru.
5. Po dokonaniu pomiaru ostrożnie wyjmij sondy z gniazdka.

Prawidłowe podłączenie końcówek pozwala uniknąć błędów pomiaru i zapewnia bezpieczeństwo.

Jak używać próbnik napięcia do szybkiego sprawdzenia obecności napięcia

Próbnik napięcia to proste i wygodne narzędzie, które sygnalizuje obecność prądu w gniazdku poprzez zapalenie diody lub inny sygnał świetlny.

Aby użyć próbnik:

• Włącz próbnik (jeśli jest zasilany baterią) lub przygotuj go zgodnie z instrukcją.
• Przyłóż końcówkę próbnik do otworu fazowego gniazdka.
• Jeśli próbnik zaświeci się lub w inny sposób zasygnalizuje obecność napięcia, oznacza to, że w gniazdku jest prąd.
• Sprawdź również otwór neutralny – powinien być bez napięcia, jeśli próbnik jest czuły.

Pamiętaj, że próbnik napięcia nie poda dokładnej wartości napięcia i nie zastąpi multimetru w precyzyjnym pomiarze.

Interpretacja wyników pomiaru – co oznaczają różne wartości napięcia

Po wykonaniu pomiaru ważne jest, aby umieć poprawnie odczytać i zinterpretować wyniki:

• Wartość około 230 V ± 10% – oznacza prawidłowe napięcie w gniazdku i poprawne działanie instalacji.
• Wartość poniżej 207 V – może świadczyć o spadkach napięcia, przeciążeniach lub problemach z instalacją.
• Wartość powyżej 253 V – wskazuje na podwyższone napięcie, które może uszkodzić sprzęt elektryczny i wymaga kontroli specjalisty.
• Napięcie bliskie 0 V – może oznaczać brak zasilania, uszkodzony bezpiecznik lub brak fazy.
• Wahania napięcia – niestabilne wartości mogą wskazywać na problemy techniczne w sieci lub instalacji.

W praktyce, jeśli zauważysz napięcie poza normą, niezwłocznie skontaktuj się z elektrykiem. Samodzielne naprawy instalacji bez odpowiedniej wiedzy są niebezpieczne.

Najczęstsze błędy podczas pomiaru napięcia i jak ich unikać

Podczas pomiarów często popełniane są błędy, które mogą prowadzić do niepewnych wyników lub zagrożeń. Oto najważniejsze z nich:

• Nieprawidłowe ustawienie multimetru – pomiar na niewłaściwym zakresie lub źle wybrany tryb (np. napięcie stałe zamiast zmiennego).
• Brak zabezpieczeń – pomiar bez rękawic izolacyjnych, w wilgotnym otoczeniu lub z uszkodzonym sprzętem.
• Dotykanie metalowych części sond podczas pomiaru, co może skutkować porażeniem prądem.
• Nieprawidłowe podłączenie końcówek – pomiar między fazą a uziemieniem zamiast fazą i neutralnym, co może dać błędne wartości.
• Pomiar przy uszkodzonych gniazdkach lub instalacji – może być niebezpieczny i dawać błędne wyniki.
• Niewłaściwe korzystanie z próbnik napięcia – traktowanie go jako narzędzia do pomiaru wartości napięcia.

Z mojego doświadczenia wynika, że szczególnie początkujący powinni dokładnie zapoznać się z instrukcją obsługi multimetru i zasadami bezpieczeństwa przed wykonaniem pomiarów.

Specjalne przypadki pomiaru napięcia w starszych i niestandardowych instalacjach

Co robić, gdy napięcie jest poza normą

W starszych budynkach lub niestandardowych instalacjach zdarza się, że napięcie odbiega od normy. Może to być spowodowane:

• Przestarzałymi przewodami lub luźnymi połączeniami.
• Brakiem odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe.
• Podwyższonym napięciem sieciowym lub nieprawidłowo działającym transformatorem.

Jeśli wynik pomiaru wskazuje na napięcie poza dopuszczalnym zakresem, zalecam:

• Nie korzystać z urządzeń elektrycznych podłączonych do tego gniazdka do czasu wyjaśnienia sytuacji.
• Skontaktować się z wykwalifikowanym elektrykiem, który wykona szczegółową diagnostykę instalacji.
• Nie podejmować samodzielnych prób naprawy bez odpowiedniej wiedzy i uprawnień.

Warto także rozważyć modernizację instalacji elektrycznej, jeśli jest to stary budynek, by zapewnić bezpieczeństwo i stabilność dostaw energii.

Podsumowanie – najważniejsze zasady pomiaru napięcia w gniazdku

Pomiar napięcia w gniazdku to czynność, którą można wykonać samodzielnie, jeśli zachowasz odpowiednie zasady bezpieczeństwa i użyjesz właściwych narzędzi.

Pamiętaj, że:

• Standardowe napięcie w gniazdku to 230 V AC z dopuszczalnym odchyleniem ±10%.
• Najlepszym narzędziem do pomiaru jest multimetr cyfrowy, a próbnik napięcia służy do szybkiej kontroli obecności napięcia.
• Bezpieczeństwo to podstawa – używaj rękawic, sprawdź sprzęt i pracuj w suchym miejscu.
• Interpretacja wyników pozwoli na ocenę stanu instalacji – odchylenia mogą wymagać interwencji specjalisty.
• Unikaj najczęstszych błędów, takich jak nieprawidłowe ustawienia miernika czy dotykanie metalowych części podczas pomiaru.

Z mojego doświadczenia wynika, że osoby początkujące powinny najpierw zapoznać się z teorią i zasadami bezpieczeństwa, a następnie praktykować pomiary na znanych, bezpiecznych źródłach napięcia. W razie wątpliwości zawsze warto skonsultować się z elektrykiem.

Najczęściej zadawane pytania dotyczące pomiaru napięcia w gniazdku

• Czy mogę zmierzyć napięcie w gniazdku samodzielnie, jeśli nie mam doświadczenia? – Tak, jeśli stosujesz się do zasad bezpieczeństwa i korzystasz z prostych narzędzi jak multimetr cyfrowy lub próbnik napięcia, oraz dokładnie czytasz instrukcje.
• Jaki multimetr wybrać do pomiaru napięcia w gniazdku? – Najlepszy będzie multimetr cyfrowy z automatycznym zakresem pomiaru napięcia zmiennego do co najmniej 600 V.
• Co zrobić, gdy napięcie w gniazdku jest zbyt wysokie lub zbyt niskie? – Nie używaj urządzeń podłączonych do tego gniazdka i skontaktuj się z elektrykiem, który oceni stan instalacji.
• Czy próbnik napięcia może zastąpić multimetr? – Nie, próbnik służy tylko do szybkiego sprawdzenia obecności napięcia, nie mierzy jego wartości.
• Jakie są najważniejsze zasady bezpieczeństwa podczas pomiaru napięcia? – Używaj rękawic izolacyjnych, ustaw prawidłowo multimetr, nie dotykaj metalowych końcówek, pracuj w suchym miejscu.
• Jak odróżnić fazę od neutralnego w gniazdku? – Najbezpieczniej jest mierzyć napięcie między oboma otworami; faza zwykle pokazuje napięcie względem neutralnego. Próbnik napięcia zaświeci się na fazie.
• Co jeśli nie widzę napięcia po włożeniu sond? – Możliwe, że gniazdko nie jest zasilane, jest uszkodzone lub sondy są podłączone nieprawidłowo. Sprawdź jeszcze raz i ewentualnie skonsultuj się z elektrykiem.
